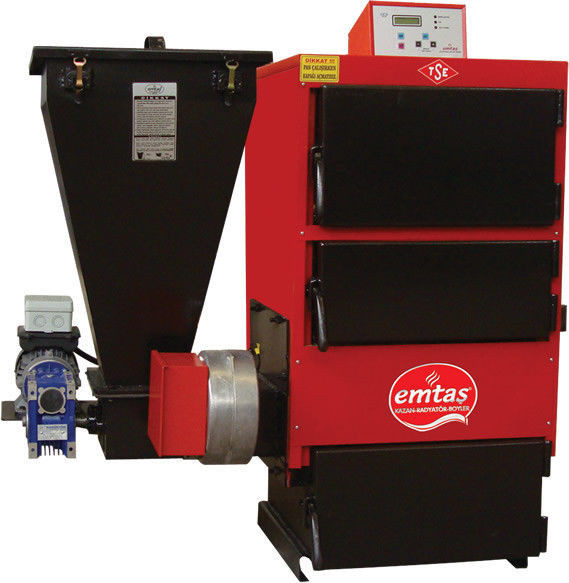

Котел пеллетный трехходовой Emtas EK3G-OA/S - 180 (210 кВт) с автоподжигом и бункером

Топочная отапливает частную больницу в г. Харьков.



Краткое описание проекта



Котел пеллетный трехходовой Emtas EK3G-OA/S ― 180 (210 кВт) с автоподжигом и бункером   Данным проектом предусмотрена разработка схемы работы и расположения оборудования твердотопливной топочной мощностью 210 кВт.  Согласно технического задания, установка топочной на твердом топливе предназначена для перевода системы на альтернативный вид топлива – древесную пеллету

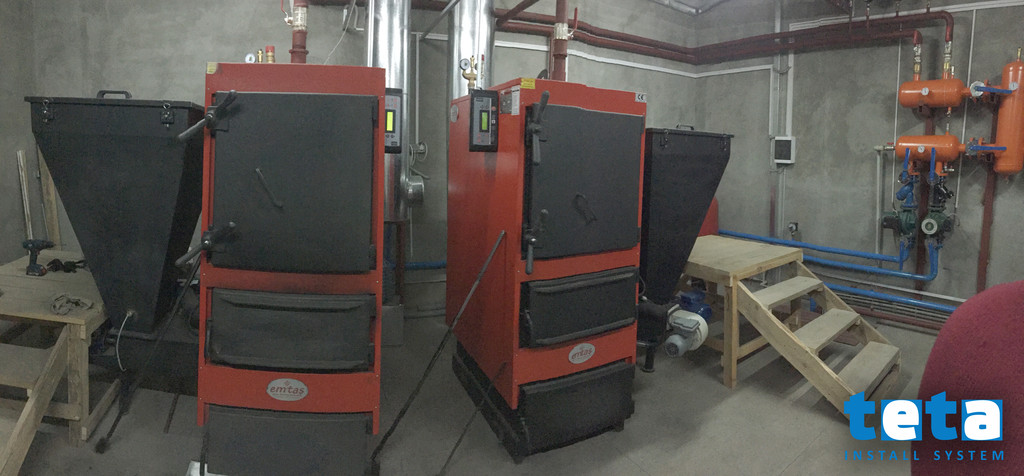

 В топочной 1 установлен  пеллетный котел турецкого производства Emtas EK3G-OA/S-180, источником теплоснабжения является один котел, в топочной 2 установлен второй резервный  котел Emtas EK3G-OA/S-180. Для возможности непрерывной подачи тепла на нужды отопления и горячего водоснабжения данным проектом предусмотрена установка 2 – х котлов, мощность каждого составляет 210 кВт.



  • Для  переключения работы между котлами и возможности удобного расположения насосного оборудования   предусмотрена установка котлового коллектора из черной стали.
  • Для предотвращения процесса конденсации котла, сокращающей срок его службы в системе установлен специальный смесительный насос
  • Для обеспечения пожаробезопасности и предотвращения обратного возгорания в  бункере для хранения топлива  установлены  специальные клапаны WATTS  STS 20. При повышении температуры внутри бункера выше 99 0С клапан срабатывает,  и холодная водопроводная вода тушит очаг пожара, пока температура вновь не опустится
  • В топочной предусмотрена установка системы умягчения воды торговой марки BWT  ― установка комплексной очистки BWT AQUADIAL softlife 10/10 BIO.
  • В системе отопления  установлен расширительный бак, объемом 300л
  • Для разделения нескольких гидравлических контуров и обеспечения заданной разницы температур в подающем и обратном трубопроводе в системе отопления  установлен гидравлический  разделитель
  • Непрерывная подача  горячей санитарной воды потребителям обеспечивается с помощью  2 бойлеров косвенного нагрева, торговой марки Thermal , общим объемом 600л



Главный коллектор системы отопления  состоит из  4 основных контуров:

1.  Резервное подключение

2.  Контур подачи тепла на бойлеры косвенного нагрева

3.  Подключение к существующей системе отопления.Для возможности экономичного регулирования  системы отопления в погодозависимом режиме контур оборудован 3-х ходовым смесительным клапаном

4.  Контур отопления топочной



Для обеспечения равномерного полноценного нагрева двух водонагревателей с помощью 1-го насоса предусмотрена установка распределительного коллектора.



Для подачи горячей воды потребителям предусмотрена установка специального коллектора из нержавеющей стали, предназначенного специально для использования в системах с использованием санитарной воды.  Объем воды, содержащийся в коллекторе, обеспечивает равномерное распределение нагрузки между емкостями и  стабильный гидравлический режим  подачи и рециркуляции санитарной воды без повышенной турбулентности и неравномерности потока



Автоматика анализирует показания датчика наружной температуры и датчиков температуры трубопроводов, в зависимости от их показаний регулирует работу трехходового смесительного клапана.  Клапан установлен на подающей линии существующей системы отопления, такое решение обеспечивает экономичность использования топливных и энергетических ресурсов топочной при любых условиях отопительного периода

  • Котел пеллетный трехходовой Emtas EK3G-OA/S - 180 (210 кВт) с автоподжигом и бункером  1
  • Котел пеллетный трехходовой Emtas EK3G-OA/S - 180 (210 кВт) с автоподжигом и бункером  2
