Проектирование и монтаж твердотопливной котельной для приготовления тепла на технологические нужды предприятия. Мощность 291 кВт, г. Богодухов



Краткое описание проекта

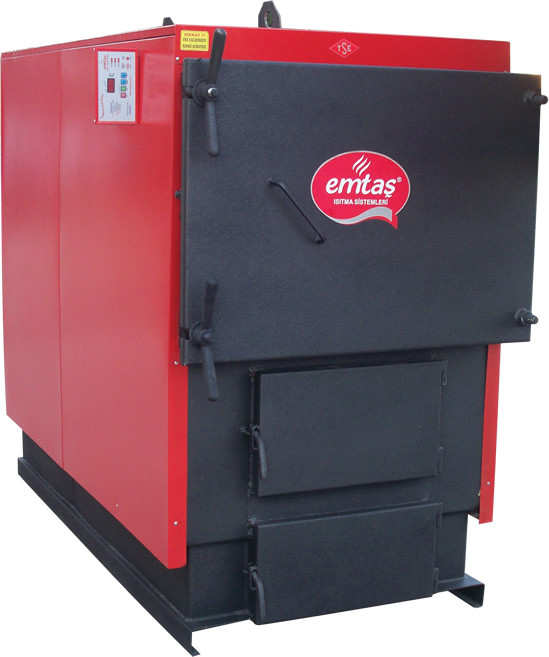

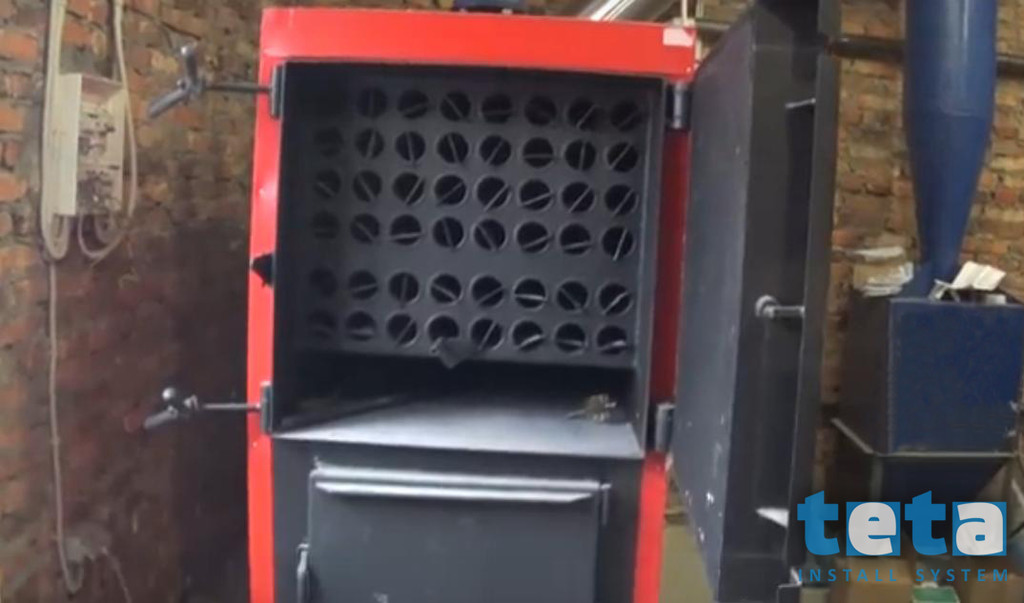

Проектирование и монтаж твердотопливной котельной для приготовления тепла на технологические нужды предприятия. Мощность 291 кВт, г. Богодухов... 1Данным проектом предусмотрена разработка схемы работы и расположения оборудования твердотопливной котельной мощностью 291кВт. Источником теплоснабжения является твердотопливный котел (дрова, уголь) турецкого производства Emtas EK3G250.





Во избежание конденсации влаги из дымовых газов, сокращающей срок службы котла, температура котловой воды (обратной линии)  должна не опускаться  ниже установленного изготовителем минимума ― 50 ÷ 65 °С,  для этого в системе установлен смесительный насос. Когда температура обратной линии начнет опускаться ниже заданного предела смесительный насос сработает и подмешает воду из подающей магистрали в обратную. Защиту котла от перепада давления обеспечивают два сбросных клапана.





Система отвода дымовых газов предусмотрена с установкой центробежного пылеуловителя (циклона) для отделения твердых частиц от  уходящих газов. Для вывода дымовых газов из циклона установлен  дымосос, препятствующий возникновению задымленности. Обвязка дымососа  предусматривает установку антивибрационной вставки на дымоходе, снижающей вибрации  при работе двигателя, так же продливает срок службы соединительных швов.







В системе холодного водоснабжения предусмотрена установка смягчения и автоподпитки отопительной системы торговой марки BWT  ― установка комплексной очистки  EUROSOFT E 91 SXT/DWZ 200 М также предусмотрена установка обезжелезивания QSF 77/14. Для поддержания постоянного давления в системе водоснабжения установлен гидроаккумулирующий бак.





Все запроектированные узлы в системе разборные и просты в обслуживании. В системе предусмотрен дренаж сбросных клапанов и всех узлов системы в канализационную сеть.

Вода, при изменении температуры, имеет свойство расширяться.  Для  компенсации этих расширений в системе отопления  установлен расширительный бак,  общим объемом 100л.



Принципиальная разводка системы по потребителям в топочной предусмотрена коллекторная с принудительной циркуляцией.

Для разделения нескольких гидравлических контуров и обеспечения заданной разницы температур в подающем и обратной трубопроводе предусмотрена установка гидравлического разделителя.



Система отопления предусматривает 2 ветки отопительной системы – радиаторное отопления, контур отопления фанкойлами; 2 ветки нагрева системы ГВС.

Система горячего водоснабжения предусматривает установку 2 бойлеров  косвенного нагрева общим объемом 4 000 л серии BBT торговой марки KUYDYCH. Комплектуются бойлера гофрированными теплообменниками из нержавеющей стали площадью 6 м. кв. Обвязка бойлера предусматривает обязательную установку сбросных клапанов для защиты емкости от превышения давления и возникновения аварийных ситуаций. Бойлер комплектуется рециркуляционным насосом WILO-Star-Z 20/1  для ускорения процесса теплопередачи от теплообменника к воде, предназначенной для горячего санитарного водоснабжения. Для удобства регулировки и управления холодным и горячим водоснабжением разводка к бойлерам косвенного нагрева и разбор из них соответственно происходит через коллектора из нержавеющей стали.





Погодозависимый регулятор HZR-C с интуитивным управлением на основе пиктограм (базовый модуль)Автоматика котельной предусматривает регулировку отопительных контуров через показания комнатного термостата.

При загрузке и розжиге котельного агрегата его  автоматика регулирует  автоматическое включение котлового насоса, когда горячий теплоноситель доходит до гидрострелки тепловой датчик дает сигнал автоматике  HZR-C для включения отопительных контуров и контуров нагрева емкостей косвенного нагрева. Нагрев бойлеров косвенного нагрева в автоматике является приоритетом.
