Проектирование и монтаж котельной на базе котла Emtas 210 кВт , г. Харьков



Краткие пояснения к проекту

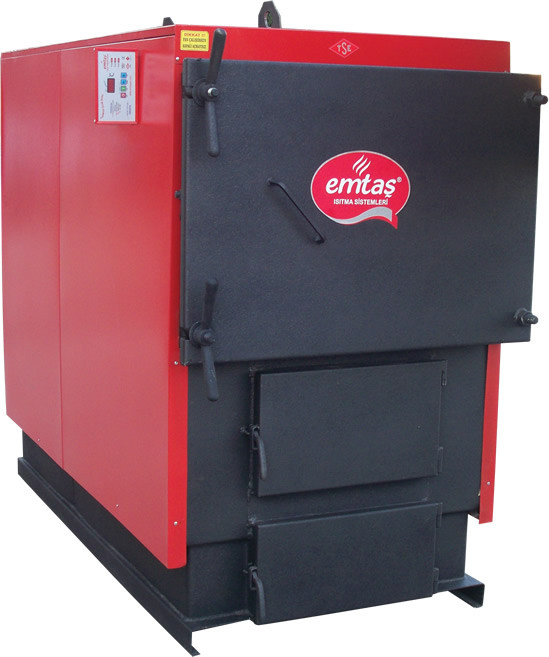

Данным проектом предусмотрена разработка схемы реконструкции газовой котельной на твердое топливо. Источником теплоснабжения является твердотопливный котел (дрова, уголь) турецкого производства Emtas EK3G180, мощностью 210 кВт.





Проект котельной предусматривает 2 режима работы:

1.       Котел ― теплоаккумулирующая емкость ― система отопления (проектная рабочая схема)

2.       Котел ― система отопления (в случае надобности более высокой скорости нагрева системы отопления)



Во избежание конденсации влаги из дымовых газов, сокращающей срок службы котла, температура котловой воды (обратной линии)  должна не опускаться  ниже установленного изготовителем минимума ― 50 ÷ 65 °С,  для этого в системе установлен смесительный насос. Когда температура обратной линии начнет опускаться ниже заданного предела смесительный насос сработает и подмешает воду из подающей магистрали в обратную. Защиту котла от перепада  давления обеспечивают две группы безопасности котла. Группа безопасности включает в себя: манометр, сбросной клапан, автоматический воздухоотводчик.







Для рационального использования тепловой энергии и более высокого КПД работы котла  в помещении  котельной установлена  теплоизолированная теплоаккумулирующая  емкость, объемом  3000 л.







Насос для поддержания постоянной температуры  обратной линии регулирует свою работу от температурного накладного датчика, установленного на трубопроводе обратной линии.



В системе предусмотрена установка узла с трехходовым клапаном. Узел автоматически регулирует температуру воды в подающей магистрали в зависимости от температуры наружного воздуха и внутреннего климата в помещении (благодаря комнатному термостату).





Вода, при изменении температуры, имеет свойство расширяться.  Для  компенсации этих расширений в системе отопления  установлен расширительный бак,  общим объемом 300л.





Максимально допустимое давление в системе  3 bar, рабочее давление в системе 2 bar, максимально допустимая кратковременная  температура в системе отопления 110 С. В системе существует 2 температурных  режима – высокотемпературный котловой (80-60/90-70 0С для работы котла с наивысшим КПД) и регулируемая  температура  системы отопления в зависимости от наружной температуры воздуха и внутренней температуры в помещении (для рационального использования тепла в зависимости от ее потребности). Система  отопления предусматривает аэрацию воздуха с трубопроводов в верхних точках, также укомплектована контрольно-измерительными приборами, имеет предохранительную арматуру с порогом срабатывания  <   3 bar.







Все запроектированные узлы в системе разборны и просты в обслуживании. В системе предусмотрен дренаж всех узлов системы в канализационную сеть.

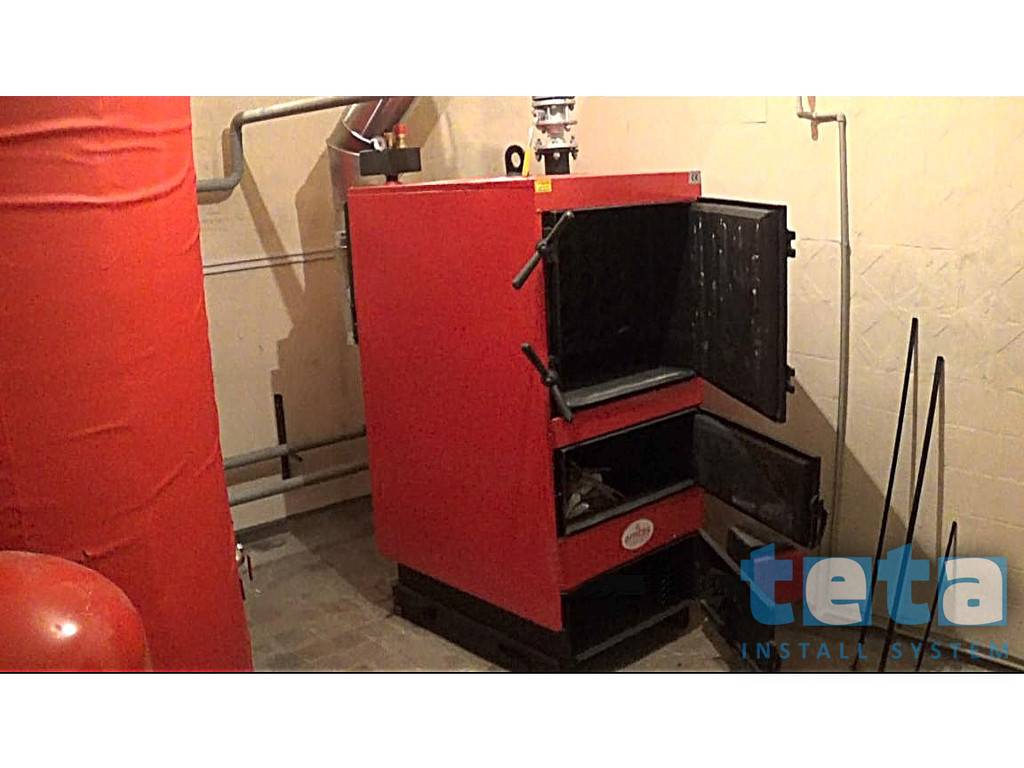

  • Проектирование и монтаж котельной  на базе котла Emtas 210 кВт , г. Харьков 1
  • Проектирование и монтаж котельной  на базе котла Emtas 210 кВт , г. Харьков 2
