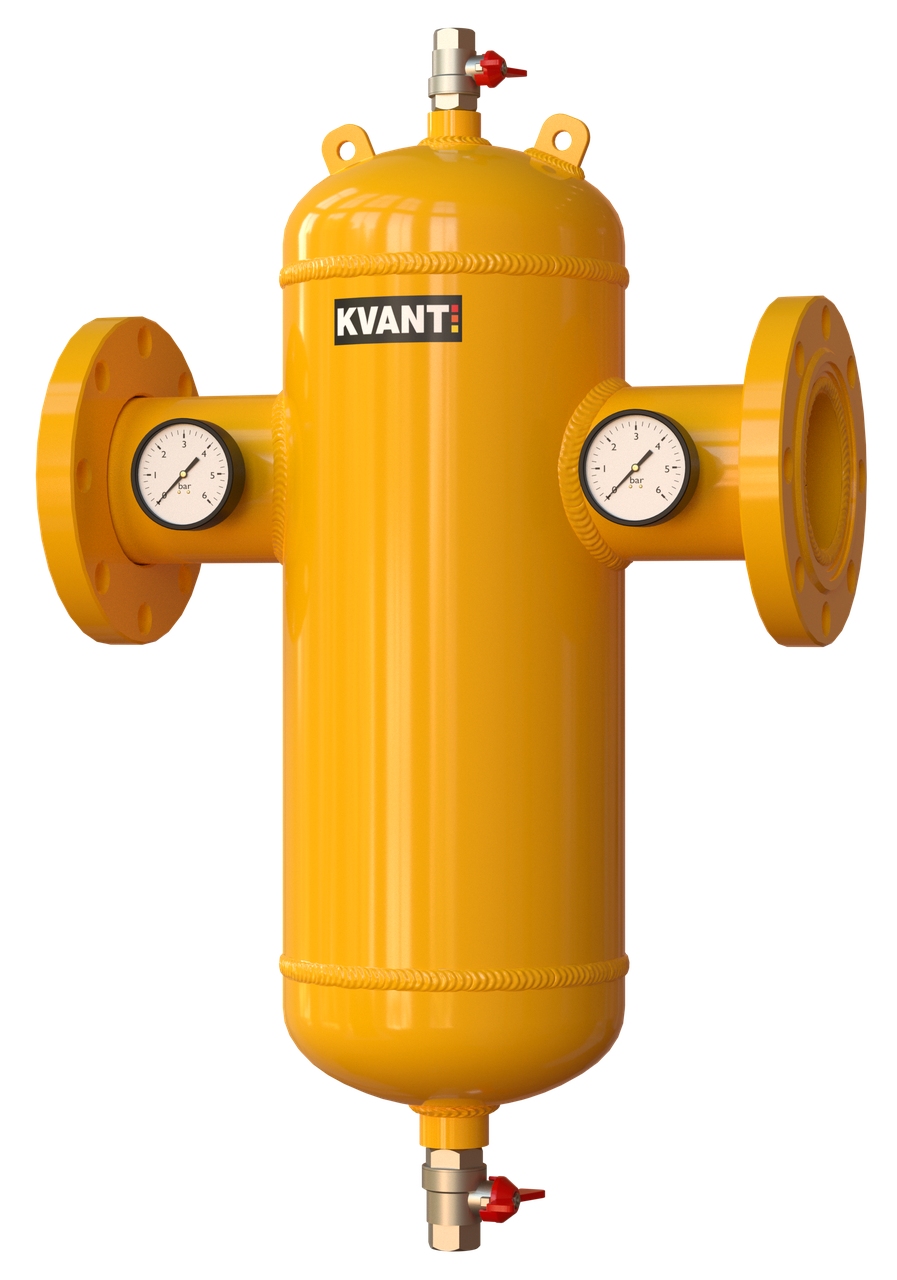

Сепаратор шламу DTF.EC-100 фланцевий Ду100 10бар KVANT EC
37 274 ₴
- +380 (98) 155-61-67
KVANT DTF.EC промислової серії виробляється в сталевому корпусі із вуглецевої сталі діаметром від 50 до 250 мм. Дана модель використовується для швидкості потоку до 1,5 м/с. Можливе виконання як під зварювання, так і під фланцеве приєднання.
Автоматичне видалення бруду з води систем опалення/охолодження, водно-гліколевих сумішей до 50% концентрату та виробничої технічної води.
Характеристики конструкцїї KVANT DTF.EC:
1. Міцний корпус гарантує тривалий термін служби.

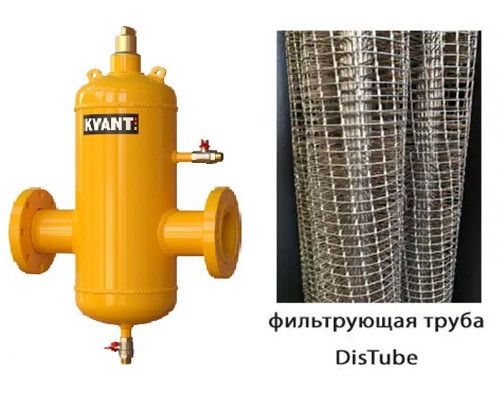

2. Для досягнення оптимальної сепарації шламу застосовується вертикальний циліндричний фільтруючий елемент з нержавіючої сталі AISI 304, що має дуже низький опір потоку води.
3. Спускний кран для видалення зібрався шламу.
4. Шлам, шо зібрався, не заважає протіканню рідини.
5. Великий обсяг для збору шламу, тому низька періодичність його зливу.
Переваги KVANT DTF.EC:
- Відокремлюються і видаляються найдрібніші частинки розміром від 50 мкм (=0,050 мм);
- Шлам зливається при працюючій установці;
- Не потрібно відсічних клапанів або обхідний лінії;
- Мінімальний постійний перепад тиску;
- Гарантійний термін 36 місяців.
Серія |
DTF.EC |
Область застосування
|
Для систем кондиціонування, обігріву підлоги, для систем опалення |
A |
1" |
А1 |
1/2" |
H(мм) |
700 |
L(мм) |
475 |
Максимальний робочий тиск (бар) |
10 |
Варіант монтажу |
Горизонтальний |
Очищення робочого середовища (мкм) |
50 |
Максимальна температура рідини (°C) |
100 |
Розрахункова швидкість потоку робочого середовища (м/с) |
1,5 |
Максимальна швидкість потоку (л/c) |
3,5 |
Пропускна здатність Q(м3/год) |
47 |
З'єднання (DN) |
100 |
Призначення
|
Видалення шламу з теплоносія |
Тип корпуса |
Цілісний |
Матеріал |
Вуглецева сталь |
Варіант приєднання |
Фланцеве |
Технічні дані KVANT DTF.EC:
- Робоча температура 100°С.
- Робочий тиск до 10 бар.
- Корпус вуглецевої сталі.
- Фланцеве з'єднання: DIN PN 16.
Перед встановленням сепаратора забезпечте повне зняття тиску та охолодження системи.
Рекомендується встановити сепаратор KVANT DTF.EC перед будь-яким компонентом системи, що вимагає захисту від забруднень.
Рекомендується зробити установку сепаратора на головному зворотному трубопроводі системи опалення/кондиціювання по можливості перед будь-яким елементом, що вимагає захисту від забруднень, наприклад перед насосом.
- Сепаратор KVANT DTF.EC повинен встановлюватися без механічної напруги.
- Забороняється використовувати сепаратор для підтримки трубопроводу.
- Робота приладу не залежить від напряму потоку.
- Монтажні вуха можуть використовуватися для переміщення виробу лише під час встановлення.
Основні | |
---|---|
Виробник | Kvant Labaratory |
Країна виробник | Україна |
Гарантійний термін | 36 міс |
