- Код: KV14926M

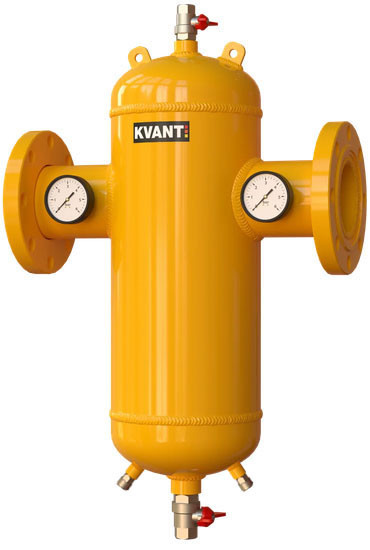

Сепаратор шламу дешламатор DTF.QM-600 фланц.збіл.витр з маг.улов. Ду600,16бар KVANT Dis DiRТ
3 501 306 ₴
- +380 (98) 155-61-67
KVANT DisDirt промислової серії виготовляється в сталевому корпусі з вуглецевої сталі діаметром від 50 до 600 мм. Модель Q c збільшеною витратою для швидкості потоку до 3м/c. Можливе виконання як під зварювання так і під фланцеве приєднання.
Автоматичне видалення бруду з води систем опалення / охолодження, водно-гліколевих сумішей до 50% концентрату і виробничої технічної води
Характеристики конструкції KVANT DisDirt:
1. Міцний корпус гарантує тривалий термін служби.
2. Для досягнення оптимальної сепарації шламу спеціально розроблена унікальна трубка DisTube, вона володіє дуже низьким опором потоку води.
3. Спускний кран для видалення зібрався шламу.
4. Зібрався шлам не заважає протіканню рідини.
5. Великий обсяг для збору шламу, тому низька періодичність його зливу.
Переваги KVANT DisDirt:
- Відокремлюються і видаляються найдрібніші частинки розміром від 5 мкм (=0,005 мм);
- Шлам зливається при працюючій установці;
- Не требуется отсечных клапанов или обходной линии;
- Минимальный постоянный перепад давления;
- Гарантийный срок 36 месяцев.
Серия |
DTF.QM |
Область применения
|
Для систем кондиционирования, для обогрева пола, для систем отопления |
A |
1" |
А1 |
1/2" |
H(мм) |
3650 |
L(мм) |
1600 |
Максимальное рабочее давление (бар) |
16 |
Вариант монтажа |
Горизонтальный |
Очистка рабочей среды (мкм) |
5 |
Максимальная температура жидкости (°C) |
120 |
Расчетная скорость потока рабочей среды (м/с) |
1,5 |
Максимальная скорость потока (л/c) |
3,5 |
Пропускная способность Q(м3/час) |
3000 |
Соединение (DN) |
600 |
Призначення
|
Видалення шламу з теплоносія |
Тип корпусу |
Цільний |
Матеріал |
Вуглецева сталь |
Варіант приєднання |
Фланцеве |
Технічні дані KVANT DisDirt:
- Робоча температура до 120°С.
- Робочий тиск до 16 бар.
- Корпус вуглецева сталь.
- Фланцеве з'єднання: з DIN PN 16.
Перед проведенням установки сепаратора забезпечте повне зняття тиску та охолодження системи.
Рекомендується встановити сепаратор KVANT DisDirt перед будь-яким компонентом системи, що вимагає захисту від забруднень.
Рекомендується здійснити установку сепаратора на головному зворотному трубопроводі системи опалення / кондиціонування по можливості перед будь-які вимагають захисту від забруднень елементом, наприклад перед насосом.
- Сепаратор KVANT DisDirt повинен встановлюватися без механічного напруження.
- Забороняється використовувати DisDirt для підтримки трубопроводу.
- Робота приладу не залежить від напрямку потоку .
- Монтажні вуха можуть використовуватися для переміщення виробу під час його встановлення.
Вибір відповідного сепаратора шламу
1. Визначте діаметр труби.
2. Визначте швидкість потоку.
3. Визначте за таблицею відповідну модель.
Основні | |
---|---|
Виробник | DIS |
Країна виробник | Україна |
Гарантійний термін | 36 міс |
