- Готово до відправки
- Код: KV14893

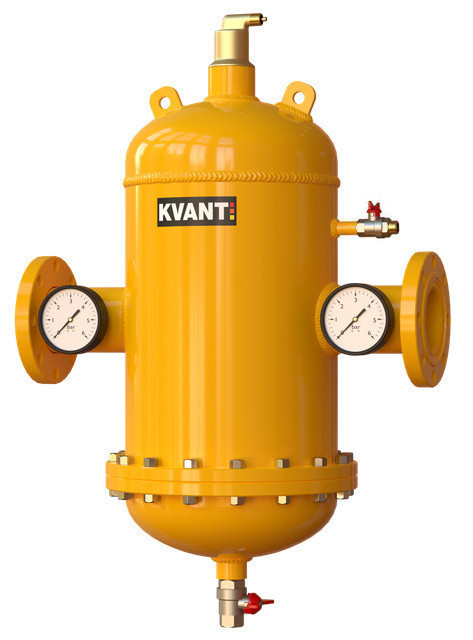

Сепаратор повітря і шламу RF.DQ-300 фланц.розбір.збільшена витрата Ду300 16bar KVANT DisAir DiRT
1 476 800 ₴
- +380 (98) 155-61-67
KVANT DisAir Dirt промислової серії виготовляється в сталевому корпусі з вуглецевої сталі діаметром від 50 до 600 мм. Модель Q проводиться для швидкості потоку до 3м/c. Можливе виконання як під зварювання так і під фланцеве приєднання. Для старих систем з високим рівнем шламу може знадобитися заміна або чищення сепараторного елемента, для таких випадків вибирається розбірна модель.
Автоматичне видалення бруду з води систем опалення / охолодження, водно-гліколевих сумішей до 50% концентрату і виробничої технічної води
Характеристики конструкції KVANT DisAir Dirt:
1. Міцний корпус гарантує тривалий термін служби.
2. Для досягнення оптимальної сепарації шламу спеціально розроблена унікальна трубка DisTube, вона володіє дуже низьким опором потоку води.
3. Спускний кран для видалення зібрався шламу, спускний клапан для видалення повітря.
4. Зібрався шлам не заважає протіканню рідини.
5. Великий обсяг для збору шламу і повітря, тому низька періодичність його зливу або спуску повітря.
Переваги KVANT DisAir Dirt:
- Відокремлюються і видаляються найдрібніші частинки шламу розміром від 5 мкм (=0,005 мм) для повітря від 10 мкм (=0,010 мм).
- Шлам зливається а повітря спускається при працюючій установці;
- Не потрібно відсічних клапанів або обхідний лінії;
- Мінімальний постійний перепад тиску;
- Гарантійний термін 36 місяців.
Серія |
RF.DQ |
Область застосування
|
Для систем кондиціонування, обігріву підлоги, для систем опалення |
A |
1" |
А1 |
1/2" |
H(мм) |
3200 |
L(мм) |
1005 |
Максимальний робочий тиск (бар) |
16 |
Варіант монтажу |
Горизонтальний |
Очищення робочого середовища від шламу (мкм) |
5 |
Очищення робочого середовища від повітря (мкм) |
10 |
Максимальна температура рідини (°C) |
120 |
Розрахункова швидкість потоку робочого середовища (м/с) |
1,5 |
Максимальна швидкість потоку (л/c) |
3,5 |
Пропускна здатність Q(м3/год) |
810 |
З'єднання (DN) |
300 |
Призначення |
Видалення шламу і повітря з теплоносія |
Тип корпусу |
Розбірної |
Матеріал |
Вуглецева сталь |
Варіант приєднання |
Фланцеве |
Технічні дані KVANT DisAir Dirt:
- Робоча температура до 120°С.
- Робочий тиск до 16 бар.
- Корпус вуглецева сталь.
- Фланцеве з'єднання: з DIN PN 16.
Перед проведенням установки сепаратора забезпечте повне зняття тиску та охолодження системи.
Рекомендується встановити сепаратор KVANT DisAir Dirt перед будь-яким компонентом системи, що вимагає захисту від забруднень.
Рекомендується здійснити установку сепаратора на головному зворотному трубопроводі системи опалення / кондиціонування по можливості перед будь-які вимагають захисту від забруднень елементом, наприклад перед насосом.
- Сепаратор KVANT DisAir Dirt повинен встановлюватися без механічного напруження.
- Забороняється використовувати DisAir Dirt для підтримки трубопроводу.
- Робота приладу не залежить від напрямку потоку .
- Монтажні вуха можуть використовуватися для переміщення виробу під час його встановлення.
Вибір відповідного сепаратор повітря та шлама
1. Визначте діаметр труби.
2. Визначте швидкість потоку.
3. Визначте за таблицею відповідну модель.
Основні | |
---|---|
Країна виробник | Україна |
Гарантійний термін | 36 міс |
- Ціна: 1 476 800 ₴
