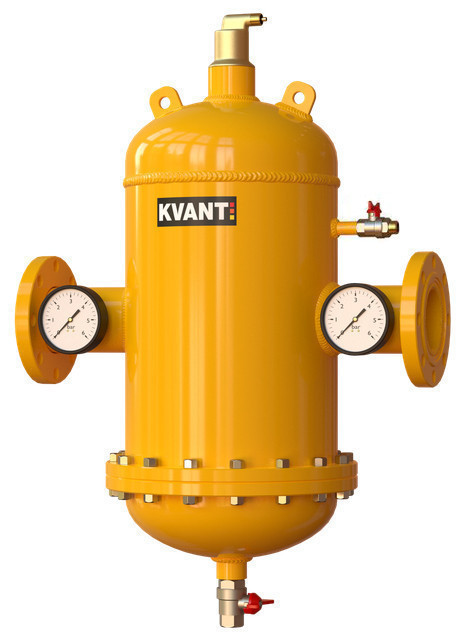

Відправка з 24 вересня 2024Сепаратор повітря і шламу RF.DQ-600 фланц.розбір.збільшена витрата Ду600 16bar KVANT DisAir DiRT
4 654 471 ₴
- +380 (98) 155-61-67
- +380 (98) 155-61-67
KVANT DisAir Dirt промислової серії виготовляється в сталевому корпусі з вуглецевої сталі діаметром від 50 до 600 мм. Модель Q проводиться для швидкості потоку до 3м/c. Можливе виконання як під зварювання так і під фланцеве приєднання. Для старих систем з високим рівнем шламу може знадобитися заміна або чищення сепараторного елемента, для таких випадків вибирається розбірна модель.
Автоматичне видалення бруду з води систем опалення / охолодження, водно-гліколевих сумішей до 50% концентрату і виробничої технічної води
Характеристики конструкції KVANT DisAir Dirt:
1. Прочный корпус гарантирует продолжительный срок службы.
2. Для достижения оптимальной сепарации шлама специально разработана уникальная трубка DisTube, она обладает очень низким сопротивлением потоку воды.
3. Спускной кран для удаления собравшегося шлама, спускной клапан для удаления воздуха.
4. Собравшийся шлам не мешает протеканию жидкости.
5. Большой объем для сбора шлама и воздуха, поэтому низкая периодичность его слива или спуска воздуха.
Преимущества KVANT DisAir Dirt:
- Отделяются и удаляются мельчайшие частицы шлама размером от 5 мкм (=0,005 мм) для воздуха от 10 мкм (=0,010 мм).
- Шлам сливается а воздух спускается при работающей установке;
- Не требуется отсечных клапанов или обходной линии;
- Минимальный постоянный перепад давления;
- Гарантийный срок 36 месяцев.
|
Серия |
RF.DQ |
|
Область применения
|
Для систем кондиционирования, для обогрева пола, для систем отопления |
|
A |
1" |
|
А1 |
1/2" |
|
H(мм) |
6000 |
|
L(мм) |
1600 |
|
Максимальное рабочее давление (бар) |
16 |
|
Вариант монтажа |
Горизонтальный |
|
Очистка рабочей среды от шлама (мкм) |
5 |
|
Очистка рабочей среды от воздуха (мкм) |
10 |
|
Максимальная температура жидкости (°C) |
120 |
|
Расчетная скорость потока рабочей среды (м/с) |
1,5 |
|
Максимальная скорость потока (л/c) |
3,5 |
|
Пропускна здатність Q(м3/год) |
3000 |
|
З'єднання (DN) |
600 |
|
Призначення |
Видалення шламу і повітря з теплоносія |
|
Тип корпусу |
Розбірної |
|
Матеріал |
Вуглецева сталь |
|
Варіант приєднання |
Фланцеве |
Технічні дані KVANT DisAir Dirt:
- Робоча температура до 120°С.
- Робочий тиск до 16 бар.
- Корпус вуглецева сталь.
- Фланцеве з'єднання: з DIN PN 16.
Перед проведенням установки сепаратора забезпечте повне зняття тиску та охолодження системи.
Рекомендується встановити сепаратор KVANT DisAir Dirt перед будь-яким компонентом системи, що вимагає захисту від забруднень.
Рекомендуется произвести установку сепаратора на главном обратном трубопроводе системы отопления / кондиционирования по возможности перед любым требующим защиты от загрязнений элементом, например перед насосом.
- Сепаратор KVANT DisAir Dirt должен устанавливаться без механического напряжения.
- Запрещается использовать DisAir Dirt для поддержки трубопровода.
- Работа прибора не зависит от направления потока .
- Монтажные уши могут использоваться для перемещения изделия только во время его установки.
Выбор соответствующего сепаратора воздуха и шлама
1. Визначте діаметр труби.
2. Визначте швидкість потоку.
3. Визначте за таблицею відповідну модель.
| Основні | |
|---|---|
| Країна виробник | Україна |
| Гарантійний термін | 36 міс |
